bottle cooler

bottle cooler

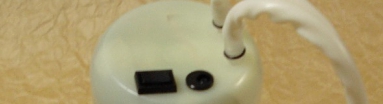

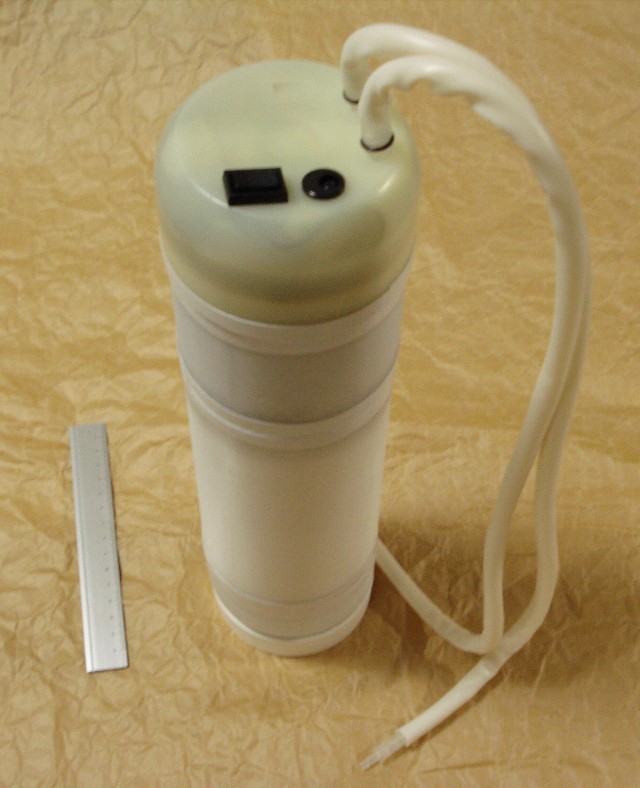

DSC00309i.jpgDSC00309i.jpg2009 インダストリアル

チューブ内に水を流すことで体温を下げる循環式電動ポンプ。

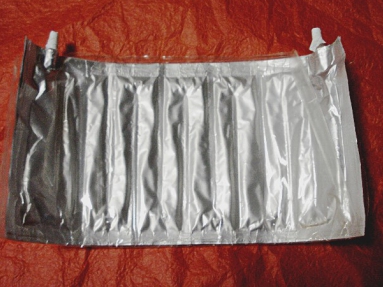

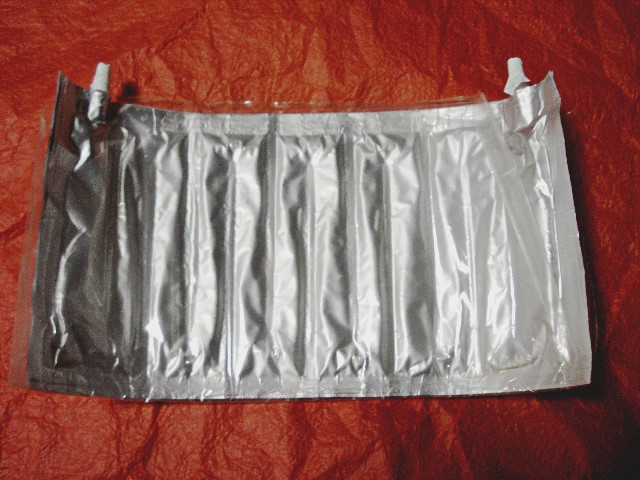

循環用の水が流れるチューブと冷却用の氷を入れる部分を分離し、
ラジエターを通して冷却する仕組み。

改良版手動ポンプ LinkIcon『cool tube』

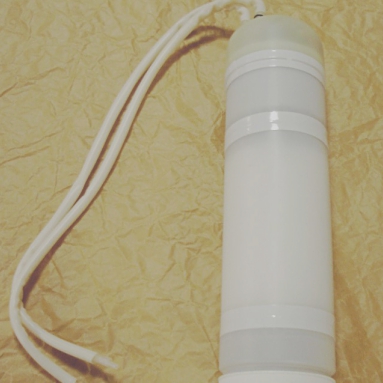

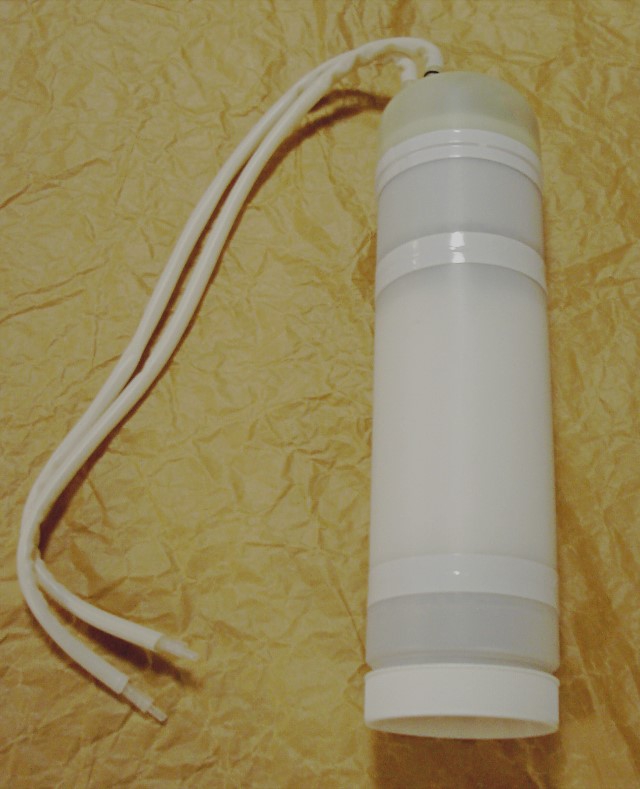

DSC00310i.jpgDSC00310i.jpg本体サイズ:縦30cm×横8cmφ(1リットルボトルサイズ)
ポンプ:水量400ml/min 圧力 11kpa(0.5A 7V~12V)
充電式単三9本 充電器:DC16V 0.7A(3P10-N1020)
充電時間:約4時間 ポンプ稼働時間:約5時間

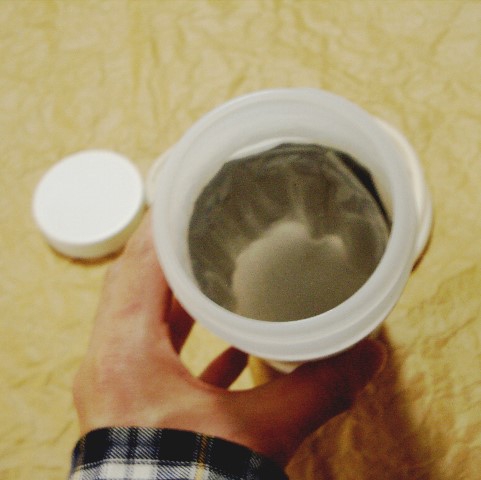

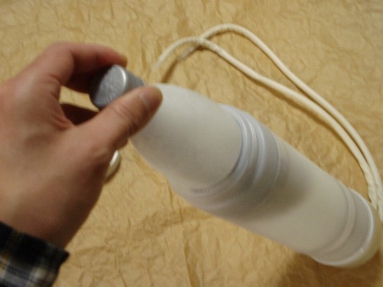

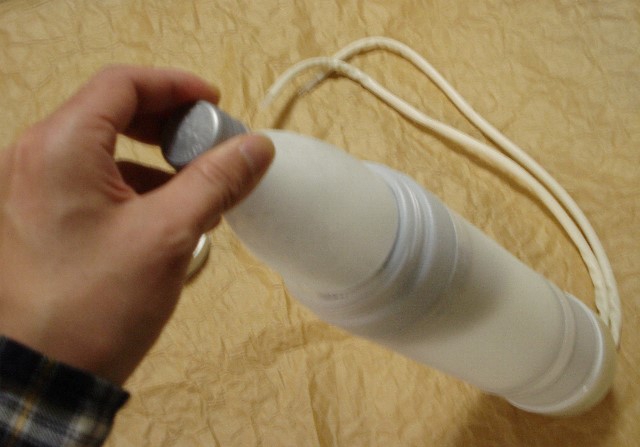

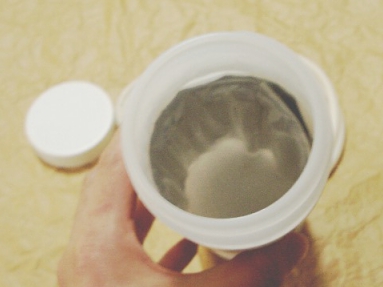

DSC00316i.jpgDSC00316i.jpgキャップを開け、氷を入れます。500mlボトルが入れられます。

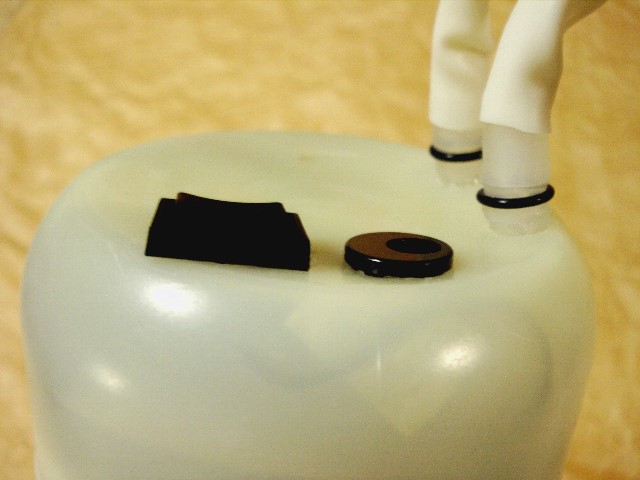

DSC00325i.jpgDSC00325i.jpg上部にロッカースイッチ(on-off-on)[充電-オフ-起動]。 充電用DCジャック。ポンプ吸水、排水口。

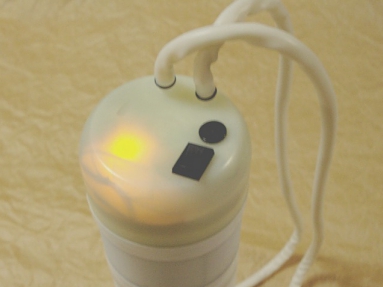

上部にバッテリーの電圧監視LED回路内蔵。

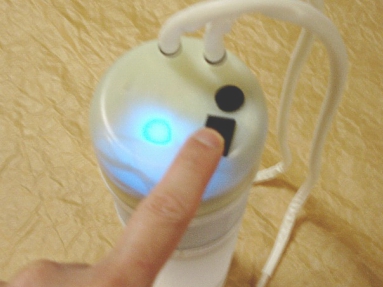

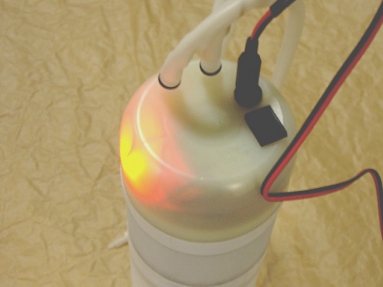

充電時:赤点灯  起動時:青点灯

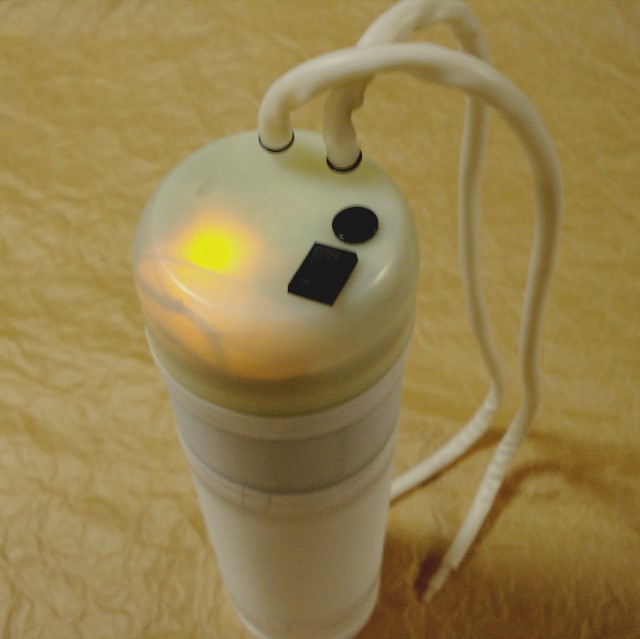

青点灯>青点滅>黄点灯>黄点滅>消灯

原材料で2万5000円。 改善の余地はあるが…
